Bộ trao đổi nhiệt chiều dài 18000mm TP409 ống vuông thép không gỉ
10#, 20#, 16Mn, 20G, 12Cr1MoVG 'H Fin' ¥HH Fin' Ống trao đổi nhiệt hàn
Mô tả:

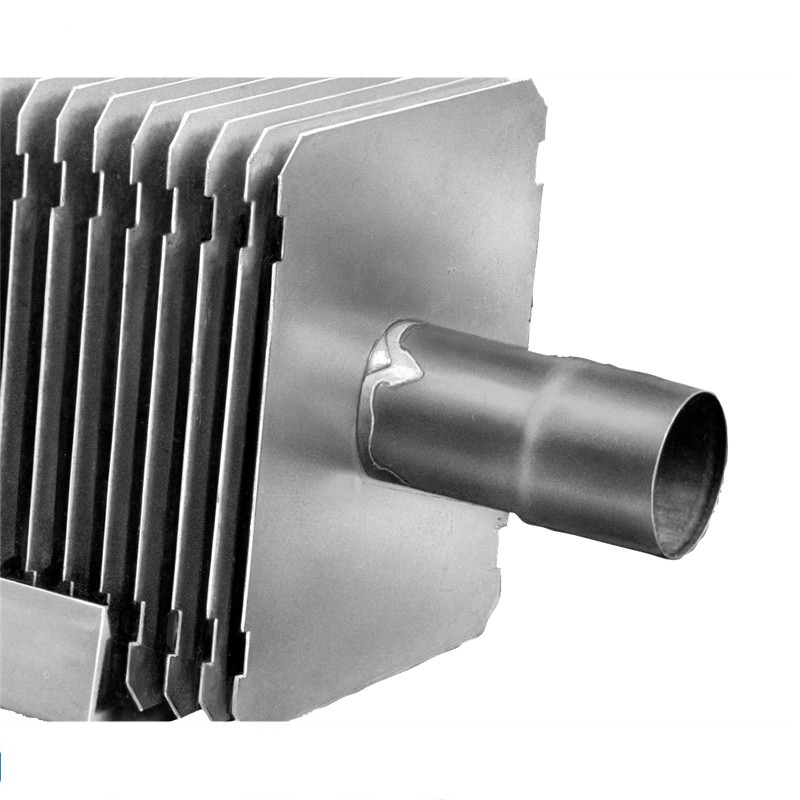

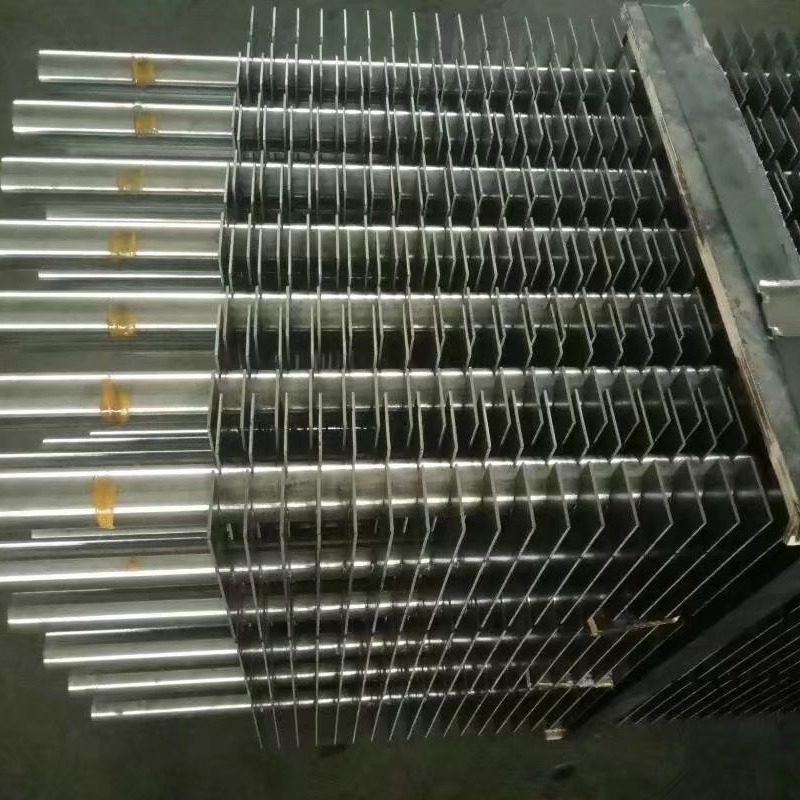

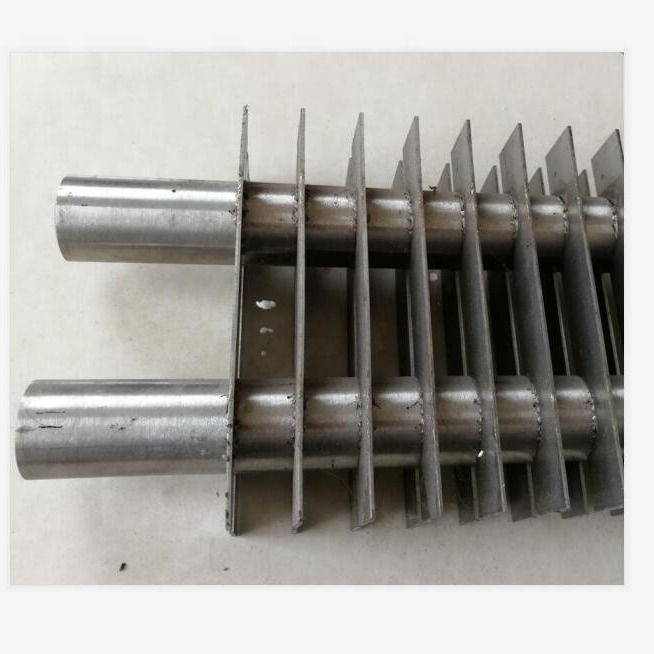

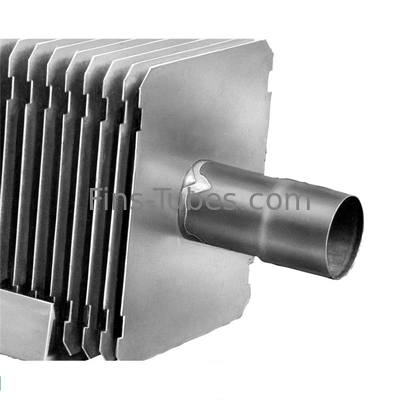

Các vây H hình vuông hoặc hình vuông được hàn trên một ống thép cơ sở. chúng tôi gọi nó là loại ống H Fin. về vây này chúng tôi cung cấp các dịch vụ bổ sung như Tube swaging, khuỷu tay,cong (90 ° / 180 ° hoặc theo thiết kế của khách hàng)Nó có nhiều ứng dụng khác nhau trong Economizers, trao đổi nhiệt, nồi hơi biển
Kiểm tra chất lượng
Chất lượng ống hình vuông hoặc hình chữ nhật H được đảm bảo bằng các thử nghiệm thủy tĩnh hoặc khí quyển,thử nghiệm điện xoáy và thử nghiệm kéo để xác minh sự kết nối cơ học giữa các ống bên trong và vây bên ngoài.
Các tiêu chí chấp nhận
Chứng nhận bản vẽ và các điều kiện giao hàng (TDC) của khách hàng.
Lớp phủ bề mặt
Bên ngoài- Red oxide zinc phosphate primer và bên trong thuốc ức chế ăn mòn dễ bay hơi (VCI) dưới dạng viên nang hòa tan trong nước.
|
Công suất sản xuất loại H Fin chung |
Các thông số kỹ thuật chung của ống vây loại H |
|
Cơ sở sản xuất: 6 máy sơn; |
Tube OD: 73 mm tối đa. |
Thông số kỹ thuật:
|
Các mục |
Vật liệu chung |
Vật liệu ASTM / ASME phổ biến |
|
Vật liệu ống lõi |
Thép carbon |
1Thép carbon: A106 / A179 / A192 / A210 v.v... |
|
Chú ngựa |
Thép carbon |
1Thép carbon
|
Bảng dữ liệu kích thước chúng tôi đang cung cấp.
|
Mô tả chung về vây H |
Thông số kỹ thuật phổ biến chúng tôi làm |
|
Tube OD ((mm) |
25mm đến 73mm |
|
Độ dày tường ống ((mm) |
2.5mm Min. |
|
Chiều dài ống ((mm) |
18000mm tối đa. |
|
Độ dày vây ((mm) |
1.5mm đến 3.5mm |
|
Độ cao của vây (mm) |
10mm Min. |
|
Vui lòng gửi email cho chúng tôi để biết thêm thông tin. |
|
Ưu điểm cạnh tranh:

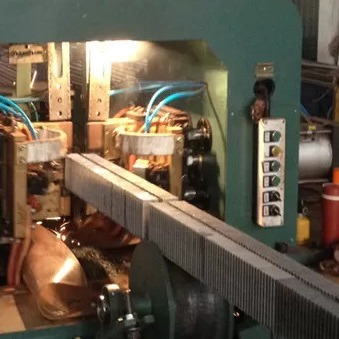

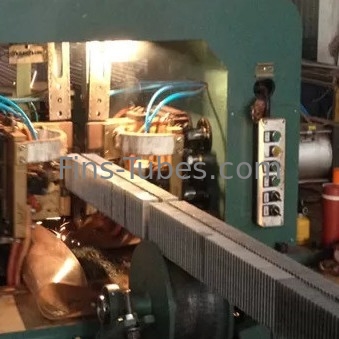

Chúng tôi có hơn 10.000 mét vuông hội thảo, bao gồm 6 máy vây H-FIN TYPE, công suất đẩy hàng ngày lên đến 20 tấn.
Các ống H-Finned hình vuông hoặc hình chữ nhật là lựa chọn ống ưa thích cho nồi hơi áp suất cao.
Vây có thể được sản xuất bằng quy trình đóng dấu trong hầu hết mọi hình dạng và kích thước.
Khoảng cách trong vây và ống cho phép làm sạch với sự lựa chọn tuyệt vời trong bầu không khí bùn hoặc bẩn.
Chiều cao và khoảng cách vây chỉ bị giới hạn bởi các cân nhắc chuyển nhiệt.
Vây và ống có thể là kim loại tương tự hoặc khác nhau.
