Máy bốc hơi xoắn ốc hàn EN 10204 ống thép carbon khuỷu tay

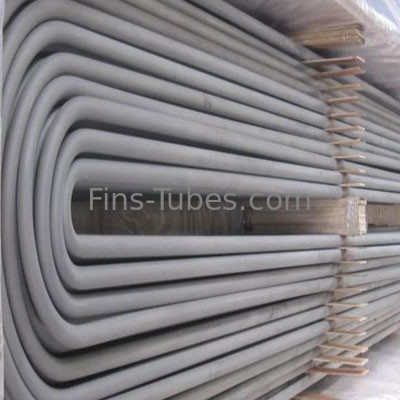

ống bốc hơi xoắn ốc hàn U, SA210 Gr. C SMLS ống thép carbon
Chi tiết:
Các ống pin thép xoắn ốc hàn có độ kháng tần số cao được sử dụng rộng rãi trong việc phục hồi nhiệt thải từ khí khói nồi hơi.
|
Công suất sản xuất hàn HF chung |
Thông số kỹ thuật chung của ống niềng hàn HF |
|
Thiết bị hàn: 4 máy sơn; Công suất sản xuất hàng ngày lên đến 40 tấn; Loại HFW Fin: rắn đơn giản và có sợi răng. |
Tube OD: 19mm min. Chiều dài ống: 18m tối đa. Chiều cao vây: tối đa 32 mm. Độ dày vây: 0.8mm min Vòng trượt vây: tối thiểu 4 mm cho vây rắn và 3,3 mm cho vây móng. |
Quá trình sản xuất: Dải vây được hàn liên tục và cuộn xoắn ốc vào một ống trần bóng.Và ống và vây được gắn với nhau bằng cách sử dụng kỹ thuật hàn kháng tần số cao.
Chúng tôi sản xuất cả ống thép dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền.
Tiêu chuẩn chấp nhận:
Tiêu chuẩn quốc tế về kích thước, dung nạp và thử nghiệm các vây hàn cao tần số hoặc các điều kiện giao hàng (TDC) của khách hàng.
Kiểm tra trực quan:
Các bộ phận không được hàn của vây, thiệt hại vây sau khi bị hỏng, ô nhiễm đồng, rách, bọc vv...
Kiểm tra kích thước:
Chiều cao của vây, khoảng cách vây, nghiêng vây, sóng vây, chiều dài của phần có vây và không có vây vv...
Kiểm tra uốn cong:
Ống trứng, độ dày và giảm diện tích.
Lớp phủ bề mặt:
bên ngoài-Red oxide zinc phosphate primer và bên trong thuốc ức chế ăn mòn dễ bay hơi (VCI) dưới dạng viên nang hòa tan trong nước.
Cuối ống kết thúc:
Bevel @ (30°~35°)
Kích thước gốc Bevel
0.5mm~1.5mm
Điều kiện giao hàng
Các đầu ống được cắt vuông, không có râu, làm khô bên trong và thổi không khí sạch sẽ, bên ngoài được phủ sơn ở cả hai đầu của các ống hàn xoắn.
Tài liệu:
Nó bao gồm QAP, WPS, PQR& WPQ, giấy chứng nhận nhà máy nguyên liệu, kết quả kiểm tra và xét nghiệm mẫu và giấy chứng nhận bảo hành của nhà sản xuất.
Ứng dụng:
Các High Frequency Resistance Welded Helical Fin Tubes được sử dụng rộng rãi trong các máy sưởi, bộ trao đổi nhiệt, nồi hơi, máy tiết kiệm, máy sưởi trước, máy làm mát, ống dẫn nhiệt, máy sưởi v.v....
Thông số kỹ thuật:
Một loạt các vật liệu vây và ống có thể được kết hợp có sẵn.
|
Các mục |
Vật liệu chung |
Vật liệu ASTM phổ biến |
|
Vật liệu ống lõi |
Thép carbon, thép hợp kim, thép chống nhiệt, Thép không gỉ vv |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9, 00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179, SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, v.v.
|
|
Vật liệu của vây |
Thép carbon, thép hợp kim, thép chống nhiệt, Thép không gỉ vv |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, v.v. |
Bảng dữ liệu kích thước chúng tôi có thể cung cấp.
|
Dòng sản xuất ống cánh vây thép xoắn |
Vòng vây rắn ((mm) |
Vòng vây khâu |
||
|
Khoảng phút |
Tối đa |
Khoảng phút |
Tối đa |
|
|
Tube OD ((mm) |
19 |
219 |
19 |
219 |
|
Chiều cao vây ((mm) |
8 |
26 |
8 |
32 |
|
Độ dày vây ((mm) |
0.8 |
2.8 |
1 |
1.6 |
|
Mật độ vây (mm) |
4 ((250FPM) |
20 |
3.3 ((303FPM) |
20 |
|
Chiều dài ống ((mm) |
N/A |
18000 |
N/A |
18000 |
|
Phạm vi cung cấp bổ sung: (1) Quá trình lấy ống cho khớp 2 ống. (2) Các vòng cách (vật liệu: thép) có sẵn. (3) Một bên là vây phẳng rắn và bên kia là vây móng, 2 loại vây trên cùng một ống. |
||||
Ưu điểm cạnh tranh:
Chúng tôi có hơn 10.000 mét vuông hội thảo, bao gồm 4 ERW cao tần số hàn đường mịn, sản xuất hàng ngày năng lực khoảng 40 Tons;
Kế hoạch đảm bảo chất lượng của chúng tôi cho ống thép xoắn ốc hàn tần số cao. (2.1) Kiểm soát nguyên liệu thô cho cả ống thông thường và vây. (2.2) Trong kiểm soát quy trình với báo cáo,như WPS, PQR&WPQ;Kiểm tra hiệu quả đệm hàn trước khi chế tạo, Kiểm tra không phá hoại và thử nghiệm kéo vv (2.3) Kiểm tra kiểm tra cuối cùng với báo cáo (kiểm tra trực quan và kích thước vv).
Các High Frequency Resistance Welded Fin Tube được mở rộng một cách toàn diện cho diện tích bề mặt tối đa để đạt được hiệu quả.Tỷ lệ chuyển nhiệt của ống dây chuyền hàn tần số cao là khoảng 8 ~ 9 lần cao hơn so với các ống thông thường khác.
Thường là nhiệt độ bên cạnh ống lên đến 800 độ cho vây thép stainless; thép carbon thấp,chịu được tới 475 độ là lựa chọn phổ biến nhất.
